尼龙处理剂应用之尼龙加60%碳纤把手喷底漆罩PU光油掉漆

  案例信息：
  厦门客户尼龙加60%碳纤维改性底材喷涂底漆之后再喷涂PU光油，表面进行喷油加工后，底材难上油，且百格测试时，出现百格附着力测试掉漆的现象，影响了涂装质量以及涂装生产的效率。客户主要做碳纤维球拍、自行车、塑胶轮圈以及车架等相关配件。
  客户需求：
  油漆能够与底材形成良好的牢固涂层，达到涂装的品质需求，同时，在进行百格等附着力测试时，不出现掉漆或油漆脱落不良问题。，同时解决方法需要符合现有喷涂线体和施工方法。

  解决方案：
  通过对底材以及掉漆现象的分析研判，附着力不足是引起问题的关键所在，尼龙底材表面能低，分子结构也较为紧密，润湿性能较差，喷油时难以上油是涂装行业的普遍问题，再加上填充了碳纤维材质，使得材质的结构属性以及其他物理性能等发生复杂变化，附着力变得越发的不理想。因此需要通过尼龙处理剂喷涂于尼龙加碳纤维底材上，进行表面的活化以及润湿等作用，促进油漆与底材之间的结合，从而解决问题。
  操作工艺：

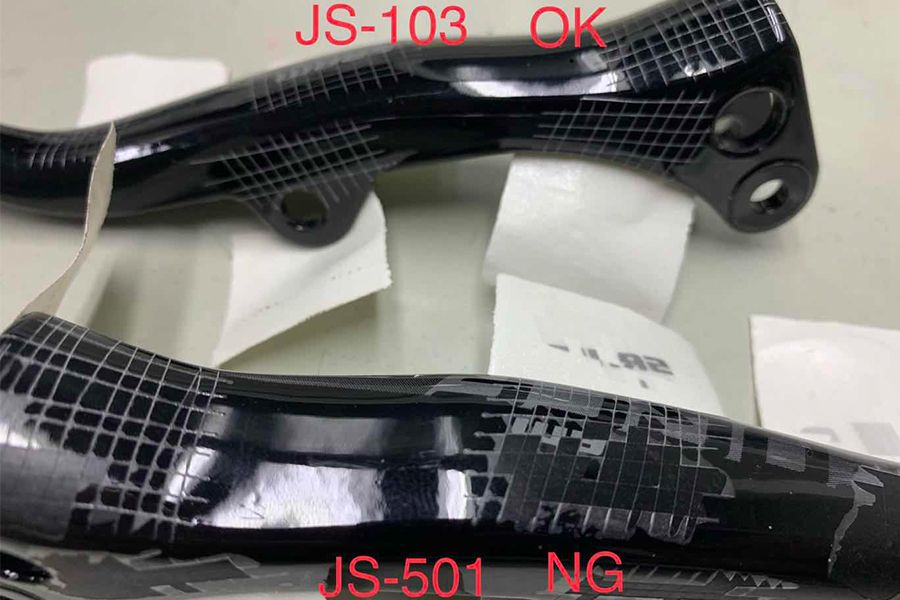

  尼龙加60碳纤维基材清洁清理→喷炅盛尼龙处理剂JS-103→65℃烘烤3分钟后喷涂底漆65℃烘烤30分钟→喷涂PU光油→检验（附着力测试达到5B）
  样品信息：
  尼龙底涂剂JS-103
