尼龙处理剂解决尼龙加45%玻纤玩具手柄喷橡胶漆掉漆方案

  东莞客户玩具手枪的枪柄喷漆，底材尼龙材料是通过添加了玻纤改性来增强属性和机械性能等，具体的添加量是PA尼龙+45%GF，底漆喷涂黑色橡胶底漆，然后再喷涂橡胶面漆。在喷涂完之后做附着力测试，掉底漆，影响了整体油漆涂层的牢固附着。
  客户需求：
  尼龙加玻纤玩具手柄喷漆完成之后整体涂层进行百格附着力测试不出现掉漆的现象，橡胶面漆的附着力还可以，主要是解决黑色橡胶底漆在基材上的粘附能力，增强两者之间的涂层牢固度。
  原因分析：
  橡胶底漆与基材之前的难以上油出现掉百格的现象，首先考虑材质表面的清洁清理是否已经做到位，油脂及污渍等会造成弱界面层，油漆难以有效附着，形成假性附着力涂层。对底材进行清洁之后，喷涂底漆然后进行百格测试发现还是掉漆，大致能确定是由于基材的极性在进行了玻纤改性之后变低，材质的分子结构复杂，表面能低所导致的。


  解决方案：
  尼龙加45%玻纤底材可以通过活化底材表面，通过炅盛尼龙处理剂底涂的形式喷涂于基材表面，其所拥有的特殊官能团与油漆的极性团相结合，并形成双向羟基键，同时在其形成的致密的膜能够改善基材表面极性，分子间作用得到加强，从而双向提升两者层间附着力，解决橡胶漆底漆与玻纤尼龙底材掉漆问题，百格附着力测试达5B。
  注意事项：
  1.尼龙处理剂虽然可以湿喷湿，但建议喷涂之后60℃-70℃烘烤5分钟，烘烤之后附着力更佳
  2.避免接触眼睛或皮肤，如不慎沾上，请用大量清水和肥皂水清洗，必要时及时就医。
  3.喷涂的膜厚一般控制在3-5μm

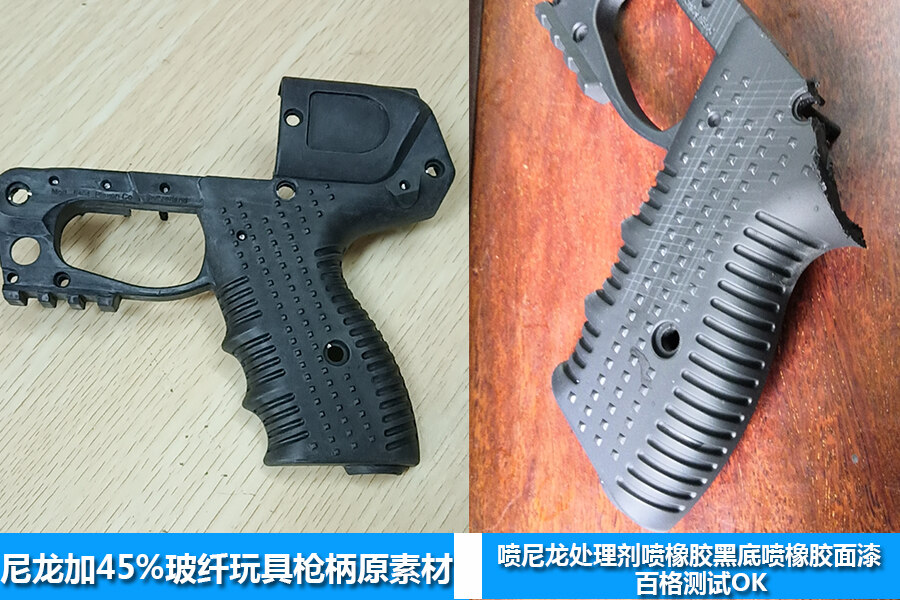

  样品信息：
  尼龙处理剂
